免费在线观看一区二区 稀浆混合料破乳时间试模的使用方法

免费在线观看一区二区 稀浆混合料破乳时间试模的使用方法

稀浆混合料破乳时间试模主要用于测定稀浆封层或微表处混合料的破乳时间，判断其凝结硬化特性。该试验需使用特定试模及配套设备，操作步骤需遵循《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）中 T0754-2011 稀浆混合料破乳时间试验 的标准方法。以下是详细使用方法：

一、试验前准备

1. 仪器与材料

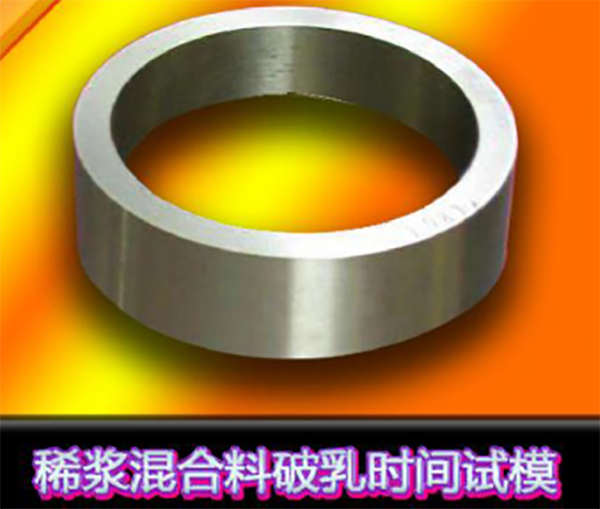

1.1试模：金属材质，内径为 100mm±0.5mm，高度为 20mm±0.5mm，底部平整且光滑（可采用玻璃或金属板密封）。

1.2拌合容器：容积约 1L 的烧杯或搪瓷杯，用于混合稀浆材料。

1.3秒表：精度不低于 0.1s。

1.4温度计：量程 0~50℃，精度 ±0.5℃。

1.5刮刀：用于刮平试模表面的混合料。

1.6恒温水槽：控温精度 ±1℃，温度范围涵盖试验所需环境温度（通常为 25℃±2℃）。

2. 试样制备

2.1按设计配合比称取乳化沥青、集料、填料、水、外加剂等材料，倒入拌合容器中。2.2用搅拌器快速搅拌 1min±5s，使混合料均匀一致（模拟施工现场拌合状态）。

二、试模装填与养护

1、试模预处理

（1）清洁试模内壁，确保无油污、杂质，B要时可涂抹薄层甘油或脱模剂（避免影响破乳过程）。

（2）将试模放置在水平玻璃板或金属板上，确保底部密封无漏浆。

2、装填混合料

（1）搅拌完成后，立即将稀浆混合料倒入试模中，用刮刀刮平表面，使混合料与试模上口齐平（避免过满或欠填）。

（2）记录混合料装入试模的起始时间（即破乳时间计时起点）。

3、恒温养护

（1）将装有混合料的试模连同底板轻轻放入恒温水槽中，确保水面不没过试模顶面（可采用支架架空试模）。

（2）养护温度为 25℃±2℃（或按工程要求的实际温度设定），保持恒温环境。

三、破乳时间测定步骤

1. 初始观测（0min）

装填试模后，立即观察混合料表面状态，记录初始现象（如是否有乳状液体析出、表面光泽度等）。

2. 定时刮擦测试

2.1测试工具：使用光滑金属片（如不锈钢刮刀）或玻璃棒，以 45° 角 轻轻刮擦试模表面的混合料。

2.2测试频率：

（1）前 1h 内，每 10min 测试一次；

（2）1h 后，每 15min 测试一次；

（3）接近破乳时，可缩短至每 5min 测试一次，直至判定破乳完成。

3. 破乳判定标准

3.1破乳开始：当刮擦后混合料表面不再出现完整的乳液痕迹，仅呈现少量分散的乳状斑点或光泽消失时，记录为 “破乳开始时间"。3.2W全破乳：当刮擦后混合料表面无乳液析出，且刮痕边缘整齐、无黏附现象（类似干燥集料的状态），记录为 “W全破乳时间"。

四、注意事项

1、温度控制

1.1试验全程需严格控制温度，温度波动会显著影响破乳速度（温度越高，破乳越快）。1.2若现场施工温度与标准温度（25℃）差异较大，可调整养护温度至实际施工温度，但需在报告中注明。

2、搅拌与装填速度

搅拌需快速均匀，避免乳化沥青提前破乳；装填试模应在搅拌完成后 1min 内 完成，减少时间误差。

3、刮擦力度一致性

每次刮擦的力度和角度需保持一致，避免因操作差异导致结果偏差。

4、平行试验

需进行 2 次平行试验，取平均值作为破乳时间；若两次结果差异超过 20%，需重新试验。

五、试验报告内容

1、混合料类型（稀浆封层或微表处）、配合比信息（乳化沥青型号、集料级配等）。

2、试验温度、破乳开始时间、W全破乳时间（J确至 1min）。

3、平行试验结果及平均值。

4、其他异常现象记录（如混合料离析、破乳过程异常等）。

通过上述方法，可准确测定稀浆混合料的破乳时间，为施工工艺调整（如开放交通时间、Y生周期）提供依据。操作时需严格遵循标准，确保结果的可靠性。
