免费欧美亚洲激情视频 T0367—2024 集料平均厚度及中位粒径试验

1 目的与适用范围

1.1 本方法适用于测定集料的平均厚度，用于碎石封层等计算确定集料撒布量或沥青 结合料用量。

1.2 厚度仪法适用于直接测定各规格集料平均厚度。

1.3 片状仪适用于间接测定4.75 mm 通过率不大于15%集料平均厚度。

2 仪具与材料

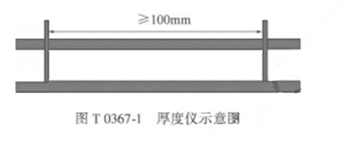

2.1 厚度仪：两块厚度不小于5 mm 、宽度不小于10 mm 的金 属板，两块金属板通过夹具 固定，使两块金属板平行、且板间隙在0~30 mm 可调。高度分别为2 mm 、 3 mm …27 mm 的 高度块，共计26块，精度为0.2 mm , 可采用内径游标卡尺代 替高度块，也可采用满足本试

验要求的其他形式厚度仪。

2.2 片状仪：钢质基板厚度3 mm , 基板上有5个槽孔，孔长度不小于50 mm , 宽度应符

合表T0367-1 的要求。

表T0367-1粒级划分及其相应的片状仪孔宽度

2.3 天平：感量不大手试样质量的0.1%.

2.4 试样筛：我为2,36 mm 、 4.25mm 、 6.3mm 、 9. 5mm 、 16mm 、 19mm 、 26.5mm 方孔筛，

相关要求同T0302 中2.1。

3 厚度仪试验步骤

3.1 将来样用2.36 mm 、 26.5 mm 试验筛仔细过筛，取 2.36～26.5 mm 颗粒不少于100

颗为一份试样。

3.2 采用高度块或游标卡尺控制，调整厚度仪间隙 为2 mm , 将试样逐粒进行检验，记

录通过该间隙的颗粒个数，记为 n₁, 其颗粒厚度 a₁ 为1 . 5 mm ; 收集未通过间隙的颗粒。

3.3 调整厚度仪间隙为3 mm , 按照3.2方法再逐粒进行检验，记录通过该间隙的颗粒 个数，记为 n₂, 其颗粒厚度 a₂ 为2 . 5 mm ; 收集未通过间隙的颗粒。

3.4 重复以上步骤，直至测定厚度仪间隙为27 mm , 记录通过该间隙的颗粒个数，记为

nz ₆ ,其颗粒厚度az ₆ 为26.5mm. 此时应再无剩余颗粒。

4 片状仪法测定平均厚度试验步骤

4.1 将来样用4.75 mm 试验筛仔细过筛，取筛上试样缩分至表 T0367-2 要求质量的试 样一份，烘干或室内风干后备用。

表 T0367-2 片状仪法测定平均厚度试 验所需的试样质量

4.2 称量一份试样质量 (m₀), 根据表 T0367-1 所 规定的粒级按 T0302 干筛法进行充 分筛分。

4.3 按表 T0367-1 所规定的粒级分别用片状仪逐粒检验，凡颗粒厚度小于片状规准 仪上相应孔宽的，为片状颗粒。

4.4 称出由各粒级挑出的片状颗粒的总质量 (mi) 。

4.5 按 T0302 方法取样测定样品的级配，绘制筛孔-通过率曲线，从图中确定50%通

过率对应的筛孔为集料的中位粒径应，精确至0.1 mm 。

5 计算

5.1  厚度仪法测定的集料平均厚度按式 (T0367-1) 计算，精确至0. 1 mm 。

(T 0367-1)

式中： ALD— 集料平均厚度 (mm);

n_ 第 i个间隙通过的集料颗粒数；

a ₁ —— 第 i 个间隙对应平均厚度，为相邻间 隙平均值 (mm) 。

5.2 片状颗粒含量按式(T0367-2) 计算，精确至0.1%。

(T 0367-2)

式中： FI—— 片状颗粒含量(%);

m—— 试样中片状颗粒的总质量(g);

m ₀ ——试样总质量(g)。

5.3 片状仪法测定的集料平均厚度按式(T0367-3) 计算，精 确至0.1 mm 。

式中： M,—— 集料的中位粒径 ( mm ) 。

6 报告

6.1 试验项目名称、试验方法和执行标准。

6.2 样品的编号、名称、产地和规格。

6.3 接样日期、样品描述。

6.4 试验日期、样品缩分方法。

6.5 平均厚度、片状颗粒含量、中位粒径试 验结果。

6.6 要说明的其他内容。

条文说明

1.1  平均厚度是碎石封层确定集料撒布率、沥青结合料用量的重要指标，针片状颗 粒含量、破裂颗粒含量和棱角性试验是评价粗集料颗 粒形状的三个指标，是反映集料加工

特性的重要指标。

1.2  厚度仪法是直接测定各颗粒的大致厚度，然后计算厚度的算术平均值。此方法

为集料平均厚度试验标准方法。

1.3一片状仪法是先测定片状颗粒含量和级配中位 粒径，通过统计回归公式计算集料 平均厚度。其测定片状颗粒含量与 T0311  方法类似，但是确定片状的标准不同，T0311 中片状颗粒是指最大厚度与该颗粒相应粒级的平均粒径之比小于0.4的颗粒；本方法中 片状颗粒是指最大厚度与该颗粒相应粒级的平均粒径之比小于0.6的颗粒。
